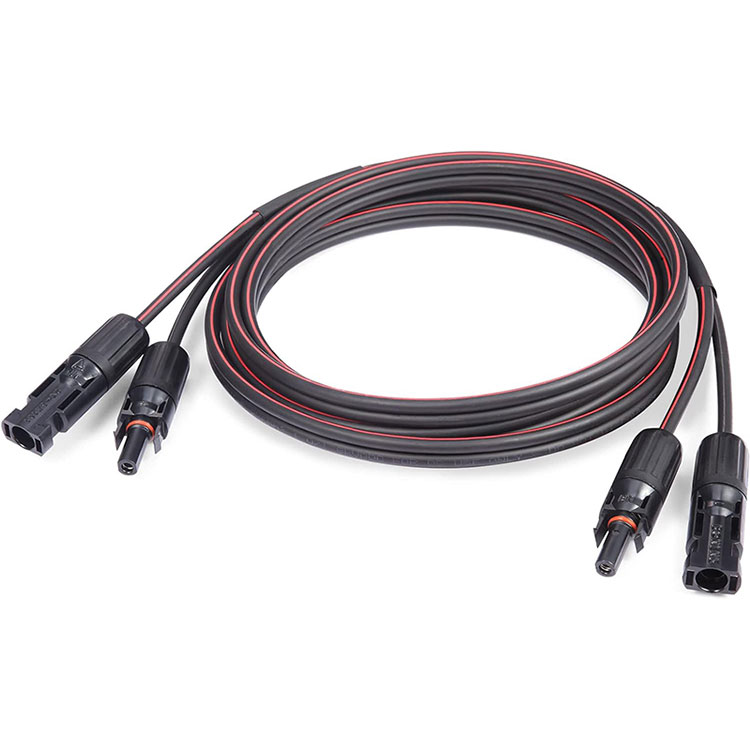

Wzmocniony, termokurczliwy podwójny kabel solarny o średnicy 10 mm i długości 30 stóp

Co rozwiązuje ten kabel

Podwójny kabel solarny to kompletny, gotowy do użycia zestaw przedłużający do instalacji solarnej. W przeciwieństwie do kabli masowych, które wymagają cięcia, ściągania izolacji i mocowania złączy na miejscu, to wstępnie zmontowane urządzenie zawiera:

• Dwa równoległe przewody 10 AWG (dodatni i ujemny) połączone w konfiguracji podwójnej

• Fabrycznie zainstalowane złącza męskie i żeńskie na każdym końcu

• Wzmocnienie termokurczliwe w krytycznych punktach połączeń

• Uszczelniona, odporna na warunki atmosferyczne konstrukcja o stopniu ochrony IP68

Podstawowe przypadki użycia

Dane techniczne

Budowa przewodnika

TheWzmocniony, termokurczliwy podwójny kabel solarny o średnicy 10 mm i długości 30 stópwykorzystuje 84 żyły cynowanego drutu miedzianego na przewodnik:

Dlaczego 84 żyły mają znaczenie: Większa liczba żył zapewnia większą elastyczność w porównaniu z kablami jednożyłowymi lub grubożyłowymi. Ta elastyczność upraszcza prowadzenie wokół przeszkód dachowych, przez ciasne punkty wejścia i w zamkniętych przedziałach pojazdów kempingowych, przy jednoczesnym zachowaniu pełnej obciążalności prądowej.

Materiały izolacyjne i kurtki

Oceny elektryczne

Specyfikacje środowiskowe i fizyczne

Dane techniczne złącza

• Konfiguracja płci złącza: męski na żeński na każdym końcu (umożliwiający przedłużenie wielu kabli szeregowo)

• Materiał złącza: PPO (tlenek polifenylenu) – wybrany pod kątem stabilności wymiarowej w ekstremalnych temperaturach

• Uszczelnienie: Odporna na warunki atmosferyczne konstrukcja, stopień ochrony IP68 przy zanurzeniu w wodzie

• Kompatybilność: Standardowy interfejs złącza PV zapewniający uniwersalną kompatybilność z większością paneli słonecznych i sprzętu

Cechy inżynieryjne, które wyróżniają ten kabel

Wzmocnienie folii termokurczliwej

Cechą definiującąWzmocniony, termokurczliwy podwójny kabel solarny o średnicy 10 mm i długości 30 stópto zbrojenie termokurczliwe nałożone na oba końce przewodu. To wzmocnienie zapewnia:

• Zapobieganie rozszczepianiu: konfiguracja z dwoma przewodami zapewnia wsparcie strukturalne w miejscu, w którym kable wchodzą do złączy, zapobiegając rozdzielaniu się poszczególnych przewodów pod wpływem dużych sił manipulacyjnych lub ciągnących

• Odciążenie: Folia termokurczliwa działa jak warstwa rozkładająca naprężenia, przenosząc obciążenie mechaniczne z połączeń zaciskanych

• Uszczelnienie środowiskowe: Owijka tworzy dodatkową barierę dla wilgoci na złączu kabel-złącze

• Integralność wizualna: Zachowuje geometrię podwójnego drutu nawet po wielokrotnych cyklach montażu i demontażu

Konfiguracja przewodu podwójnego

Podwójne przewody 10 AWG są połączone w konfiguracji równoległej, co zmniejsza złożoność zarządzania kablami:

• Pojedyncze pociągnięcie: Podczas instalacji oba przewody są ciągnięte jednocześnie

• Mniejszy bałagan: Eliminuje oddzielne prowadzenie kabli dodatnich i ujemnych

• Czystsze instalacje: Utrzymuje uporządkowane trasy kablowe na powierzchniach dachowych

• Uproszczona identyfikacja: Czarne i czerwone osłony umożliwiają natychmiastowe rozpoznanie polaryzacji

Przewodniki z cynowanej miedzi

Każdy przewodnik zawiera 84 żyły miedzi o wysokiej czystości z powłoką cynową. Ta warstwa cyny zapewnia:

• Odporność na korozję: zapobiega utlenianiu miedzi, które z czasem zwiększa odporność

• Lutowalność: Powierzchnia cyny akceptuje połączenia lutowane, jeśli wymagane są modyfikacje w terenie

• Długoterminowa przewodność: Utrzymuje niską rezystancję styku przez cały okres użytkowania kabla

Izolacja XLPE

Izolacja z usieciowanego polietylenu zapewnia lepszą wydajność w porównaniu ze standardowym PVC:

• Tolerancja temperatury: działa niezawodnie w zakresie od -40°F do +194°F, wytrzymując ekstremalne temperatury na dachu

• Wytrzymałość dielektryczna: XLPE zapewnia wyższą odporność na napięcie niż PVC

• Odporność na naprężenia środowiskowe: Odporna na pękanie pod wpływem cykli termicznych i naprężeń mechanicznych

• Odporność chemiczna: Wytrzymuje działanie ozonu, promieniowania UV i popularnych rozpuszczalników

Porównanie czasu instalacji

Korzyści związane z redukcją błędów

Podwójny kabel solarny 30 stóp eliminuje typowe błędy podczas instalacji w terenie:

• Nieprawidłowa długość odizolowania – prowadząca do niewystarczającego styku lub odsłonięcia przewodu

• Niecałkowite zaciśnięcie – powoduje połączenia o wysokiej rezystancji i wytwarzanie ciepła

• Odwrócona polaryzacja – podłączenie plusa do minusa na jednym końcu

• Nieodpowiednie uszczelnienie termiczne – umożliwiające przedostanie się wilgoci do złącza

• Uszkodzenia podczas montażu – przetarcia izolacji na skutek nieprawidłowego użycia narzędzia

• Zbyt mocne dokręcenie połączeń – odkształcenie obudów złączy

Porównanie kosztów

Zapewnienie jakości i przygotowanie do produkcji

Możliwości testowania

Paido obsługuje wiodącą na arenie międzynarodowej halę do testowania wyładowań niezupełnych wysokiego napięcia:

Testy mające zastosowanie do tej linii produktów:

• Testowanie wyładowań niezupełnych: wykrywa defekty izolacji przed wysyłką produktu

• Testowanie wytrzymałości pod wysokim napięciem: weryfikuje integralność dielektryka

• Testowanie rezystancji przewodu DC: sprawdza jakość przewodu

• Pomiar pojemności i strat dielektrycznych: ocenia wydajność izolacji

Posiadane certyfikaty

Weryfikacja kontroli jakości

• Wszystkie produkty przechodzą kontrolę Biura Nadzoru Jakości

• Prowincjonalne i miejskie badania jakości przeprowadzone zgodnie z normami krajowymi

• System kontroli jakości firmy zapewnia bezpieczne środowisko pracy przy jednoczesnym zachowaniu stałej wydajności produktu

• Moce produkcyjne w wystarczającym stopniu zaspokajają potrzeby klientów zarówno krajowych, jak i międzynarodowych

• Najlepsze praktyki instalacyjne

Lista kontrolna przed instalacją

• SprawdźWzmocniony, termokurczliwy podwójny kabel solarny o średnicy 10 mm i długości 30 stópdługość odpowiada odległości panelu od urządzenia

• Upewnij się, że złącza odpowiadają złączom panelu słonecznego i kontrolera ładowania/inwertera

• Przed rozłożeniem sprawdź kabel pod kątem uszkodzeń transportowych

• Zaplanuj poprowadzenie kabli, aby zminimalizować narażenie na ostre krawędzie i obszary o dużym natężeniu ruchu

Zalecane kroki instalacji

• Poprowadź kabel od układu paneli słonecznych do sterownika ładowania lub lokalizacji falownika

• Zabezpiecz kabel za pomocą odpowiednich zacisków lub opasek kablowych co 18–24 cali

• Unikaj ostrych zakrętów – zachowaj promień zgięcia co najmniej 5× średnicy kabla

• Zezwól na pętle serwisowe na obu końcach, aby móc w przyszłości uzyskać dostęp do konserwacji

• Podłącz czerwony przewód do bieguna dodatniego, a czarny do ujemnego w całym systemie

Ochrona Środowiska

• W przypadku przejść dachowych należy zastosować odpowiednie dławnice lub puszki przyłączeniowe odporne na warunki atmosferyczne

• W środowiskach o wysokim poziomie promieniowania UV należy rozważyć dodatkową ochronę przewodów (chociaż płaszcz XLPE zapewnia odporność na promieniowanie UV)

• W przypadku zastosowań w pojazdach kempingowych zabezpiecz kabel przed wibracjami wiatru za pomocą odpowiednich elementów mocujących

Kompatybilność i integracja systemu

Kompatybilny sprzęt

Podwójny kabel solarny 30 stóp współpracuje z:

• Panele słoneczne: panele o napięciu znamionowym 12 V i 24 V ze standardowymi interfejsami złączy

• Kontrolery ładowania: kontrolery PWM i MPPT o obciążalności wejściowej 10 AWG

• Falowniki: Małe falowniki poza siecią i podłączone do sieci

• Skrzynki łącznikowe: Akceptacja wejść dwuprzewodowych ze zgodnością złączy

• Systemy akumulatorów: zestawy akumulatorów 12 V i 24 V poprzez połączenie sterownika

Wskazówki dotyczące rozmiaru systemu

Często zadawane pytania (FAQ)

P1: Dlaczego warto wybrać go zamiast standardowych przedłużaczy?

Kluczowym wyróżnikiem jest wzmocnienie termokurczliwe na obu końcach. Zapobiega rozdzielaniu się podwójnych przewodów pod wpływem naprężenia, wydłuża żywotność kabla i zapewnia dodatkowe odciążenie na złączu złącza – punkt często narażony na awarie w kablach montowanych na miejscu.

P2: Czy ten kabel jest kompatybilny ze wszystkimi markami paneli słonecznych?

Złącza są zgodne ze standardowym interfejsem branżowym używanym przez większość głównych producentów paneli słonecznych. Zalecamy jednak sprawdzenie typu złącza panelu przed zakupem. W przypadku niezgodności ze zgodnością dostępne są kable adapterowe.

P3: Jakie jest maksymalne natężenie prądu, jakie może bezpiecznie przenosić ten kabel?

Przewody 10 AWG są przystosowane do maksymalnego prądu 48 A. Wydajność ta przekracza moc wyjściową większości małych i średnich paneli fotowoltaicznych do użytku domowego i do pojazdów kempingowych, zapewniając wygodny margines bezpieczeństwa.

P4: Czy mogę połączyć razem wiele jednostek podwójnego kabla słonecznego wzmocnionego folią termokurczliwą o średnicy 10 mm?

Tak. Konfiguracja złącza męsko-żeńskiego umożliwia łączenie łańcuchowe. Jednakże całkowity spadek napięcia wzrasta wraz z długością kabla — w przypadku dłuższych serii należy skonsultować się z projektantem systemu.

P5: Czy kabel jest odporny na warunki atmosferyczne i nadaje się do użytku w przyczepach kempingowych i na dachach?

Tak. Kabel posiada stopień ochrony IP68, co oznacza, że ​​jest chroniony przed ciągłym zanurzeniem w wodzie. Izolacja XLPE i uszczelnione złącza zapewniają niezawodne działanie w środowisku deszczu, śniegu i dużej wilgotności.

P6: Jakie są zalety izolacji XLPE w porównaniu z PVC?

XLPE zapewnia wyższą tolerancję temperaturową (-40°F do 194°F), doskonałą wytrzymałość dielektryczną, lepszą odporność na naprężenia środowiskowe i dłuższą żywotność w porównaniu z izolacją PVC powszechnie spotykaną w kablach niższej klasy.

Zgodność z wymogami rynku amerykańskiego

Ważna informacja dla klientów z USA

Podwójny kabel solarny wzmocniony folią termokurczliwą o średnicy 10 metrów i długości 30 stóp został zaprojektowany z wtyczkami elektrycznymi do użytku w Stanach Zjednoczonych. Uwaga:

• Specyfikacje gniazd i napięć różnią się w zależności od kraju

• Do użytku poza Stanami Zjednoczonymi ten produkt może wymagać adaptera lub konwertera

• Przed zakupem sprawdź zgodność z wymaganiami elektrycznymi miejsca docelowego

Obowiązujące typy systemów

• Systemy słoneczne 12 V DC (powszechne w zastosowaniach RV i morskich)

• Mieszkaniowe systemy fotowoltaiczne 24 V DC

• Systemy z maksymalnym napięciem stałym 60 V (w ramach danych znamionowych produktu)

Paido Group Limited – Ningbo, Chiny. Produkujemy certyfikowane kable fotowoltaiczne od 2003 roku. DlaWzmocniony, termokurczliwy podwójny kabel solarny o średnicy 10 mm i długości 30 stóp, w tym ceny zbiorcze, arkusze danych technicznych i prośby o próbki, skontaktuj się z naszym zespołem sprzedaży za pośrednictwem formularza zapytania.
